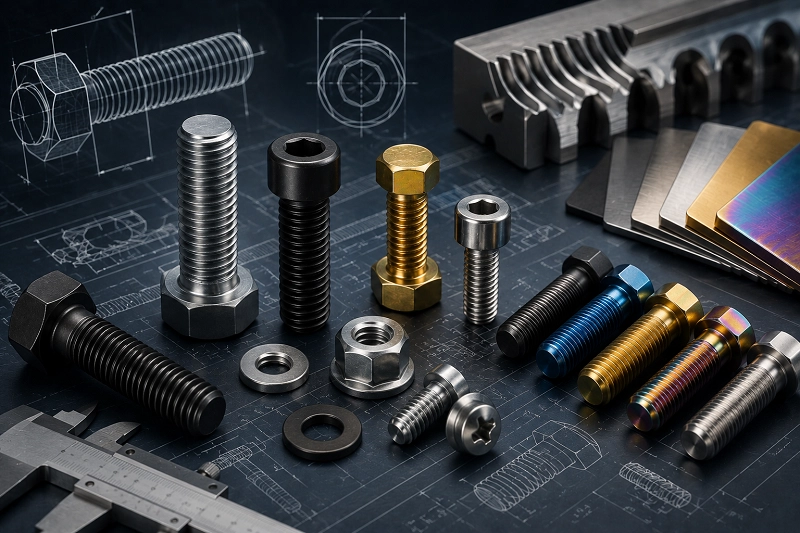

Руководство по проектированию нестандартных крепежных изделий: характеристики резьбы, допуски и обработка поверхности

Проектирование нестандартных крепежных изделий включает в себя гораздо больше, чем просто выбор размеров или материалов. Спецификации резьбы, допуски на размеры и обработка поверхности напрямую влияют на совместимость при сборке, надежность крепления, коррозионную стойкость, потребность в обслуживании и производственные затраты.

Для покупателей, закупающих нестандартные крепежные изделия, ошибки в проектировании часто приводят к несовместимости резьбы, ослаблению при вибрации, коррозионному разрушению, сложностям при сборке или дорогостоящим изменениям конструкции. Крепеж может выглядеть правильно на чертеже, но выйти из строя в реальных условиях эксплуатации из-за слишком жестких допусков, изменения посадки резьбы из-за покрытия или выбора неправильного профиля резьбы.

В большинстве промышленных применений:

• Спецификации резьбы определяют совместимость, распределение нагрузки и способность противостоять самоотвинчиванию.

• Контроль допусков обеспечивает правильную посадку, надежность сборки и стабильность производства.

• Обработка поверхности улучшает коррозионную стойкость, износостойкость, внешний вид и срок службы.

Наиболее удачные конструкции крепежных изделий обеспечивают баланс между эксплуатационными характеристиками, технологичностью, стоимостью и долговечностью, а не оптимизируют только один фактор.

Почему проектирование крепежа имеет большее значение для нестандартных крепежных изделий

В отличие от стандартных готовых изделий,нестандартные крепежные изделиячасто разрабатываются для узкоспециализированных применений.

Примеры включают:

• Высоковибрационное оборудование

• Электронные узлы

• Автомобильные системы

• Аэрокосмические компоненты

• Оборудование для возобновляемой энергетики

• Медицинские устройства

• Морское оборудование

Плохо спроектированное крепежное изделие может вызвать такие проблемы, как:

• Срыв резьбы

• Отказ при сборке

• Коррозионное повреждение

• Преждевременное ослабление

• Сложность установки

• Увеличение затрат на обслуживание

Для нестандартного крепежа точность проектирования становится особенно важной, поскольку возможности замены часто ограничены.

Перед началом производства опытные производители обычно оценивают:

Спецификации резьбы: основа эффективности крепежа

Конструкция резьбы напрямую влияет на:

• Несущую способность

• Устойчивость к вибрации

• Скорость сборки

• Взаимозаменяемость

• Износостойкость

Выбор неправильной спецификации резьбы — одна из самых частых причин выхода крепежа из строя.

Понимание стандартов резьбы

В разных отраслях и странах используются разные системы резьбы.

Метрическая резьба (ISO Metric)

Метрическая резьба — одна из наиболее часто используемых систем резьбы в мире.

Типичный формат:

M8 × 1,25

Где:

• M8 = номинальный диаметр

• 1,25 = шаг резьбы

Наилучшие области применения

Метрическая резьба распространена в:

• Промышленном оборудовании

• Электронике

• Автомобилестроении

• Строительной технике

Преимущества

• Совместимость по всему миру

• Широкая доступность

• Стандартизированные размеры

Резьба UNC и UNF (унифицированная резьба)

Распространена в Северной Америке.

UNC (крупный шаг)

Крупная резьба обеспечивает:

• Быструю установку

• Лучшую устойчивость к срыву

• Улучшенные характеристики в более мягких материалах

UNF (мелкий шаг)

Мелкая резьба обеспечивает:

• Лучшее усилие зажима

• Повышенную стойкость к вибрации

• Улучшенную точность регулировки

Наилучшие области применения

Резьба UNC/UNF часто используется в:

• Аэрокосмической отрасли

• Автомобилестроении

• Тяжелом промышленном оборудовании

Специальные профили резьбы для нестандартного крепежа

Некоторые применения требуют специальной резьбы, в том числе:

• Трапецеидальная резьба ACME

• Трапецеидальная резьба

• Упорная резьба

• Самонарезающая резьба

• Левая резьба

Эти специальные конструкции распространены в нестандартном крепеже, используемом в уникальных инженерных условиях.

Крупная резьба против мелкой: что лучше?

Выбор шага резьбы существенно влияет на эксплуатационные характеристики.

Выбирайте крупную резьбу, если…

Вам нужны:

• Быстрая сборка

• Грязные рабочие среды

• Мягкие материалы

• Крепление общего назначения в промышленности

Выбирайте мелкую резьбу, если…

Вам требуются:

• Лучшая стойкость к вибрации

• Высокое усилие зажима

• Точное позиционирование

• Тонкостенные сборки

Как посадка резьбы влияет на надежность крепежа

Посадка резьбы означает зазор между сопрягаемыми витками.

Слишком плотная:

• Сложная сборка

• Повышенное трение

• Риск заедания

Слишком свободная:

• Пониженная стабильность нагрузки

• Риск ослабления

• Плохие характеристики при вибрации

Производители нестандартного крепежа часто рекомендуют классы посадки в зависимости от эксплуатационных требований.

Распространенные классы посадки резьбы

Выбор неправильного класса посадки может существенно повлиять на качество установки.

Проектирование допусков: почему точность имеет значение

Допуск определяет, насколько допустимы отклонения размеров.

Даже небольшое отклонение может повлиять на:

• Точность установки

• Надежность конструкции

• Зацепление резьбы

• Срок службы изделия

Что произойдет, если допуски слишком жесткие?

Чрезмерно жесткие допуски могут:

• Увеличить стоимость механической обработки

• Повысить процент брака

• Увеличить сроки поставки

• Снизить эффективность производства

Что произойдет, если допуски слишком свободные?

Свободные допуски могут привести к:

• Плохой посадке

• Несоосности

• Ослаблению крепежа

• Снижению надежности

Для нестандартного крепежа важно сбалансировать точность допусков и технологичность изготовления.

Классы допусков в проектировании крепежа

Крепежные изделия обычно проектируются в соответствии со стандартами допусков, такими как:

• Системы допусков ISO

• Стандарты ANSI

• Спецификации DIN

Общий допуск

Подходит для:

• Стандартного промышленного оборудования

• Некритичных узлов

Более низкая стоимость производства и быстрое изготовление.

Прецизионный допуск

Рекомендуется для:

• Медицинского оборудования

• Аэрокосмической отрасли

• Робототехники

• Полупроводникового оборудования

Хотя это дороже, более жесткие допуски повышают стабильность.

Обработка поверхности: больше, чем просто внешний вид

Обработка поверхности влияет на:

• Коррозионную стойкость

• Фрикционные характеристики

• Износостойкость

• Внешний вид

• Срок службы

Для многих нестандартных крепежных изделий отделка поверхности определяет, выдержит ли крепеж суровые условия эксплуатации.

Цинкование: экономичная защита от коррозии

Цинкование — одна из самых распространенных обработок поверхности.

Преимущества

• Доступная цена

• Хорошая коррозионная стойкость

• Подходит для массового производства

• Привлекательный внешний вид

Наилучшие области применения

• Оборудование для помещений

• Общее промышленное использование

• Автомобильные компоненты

Ограничения

Цинкование плохо работает в морской или сильно коррозионной среде.

Горячее цинкование: лучше для наружной долговечности

Горячее цинкование создает более толстое цинковое покрытие.

Преимущества

• Высокая коррозионная стойкость

• Отличная стойкость к атмосферным воздействиям

• Более длительный срок службы

Наилучшие области применения

• Строительство

• Инфраструктура

• Электропередача

• Наружное оборудование

Компромисс

Более толстые покрытия могут влиять на посадку резьбы и требовать корректировки допусков.

Покрытие черным оксидом

Черный оксид улучшает:

• Внешний вид

• Небольшую коррозионную стойкость

• Смазывающую способность поверхности

Наилучшие области применения

• Механические узлы

• Оборудование для помещений

• Декоративная промышленная фурнитура

Ограничение

Защита слабее, чем у цинкования.

Никелирование и хромирование

Эти покрытия улучшают:

• Износостойкость

• Внешний вид

• Коррозионную стойкость

Распространены в:

• Декоративных изделиях

• Электронике

• Премиальном промышленном оборудовании

•


Покрытие PTFE / Xylan

Высококачественные покрытия снижают:

• Трение

• Химическое повреждение

• Риск задира

Особенно полезны в:

• Нефтегазовой отрасли

• Химической обработке

• Морской среде

Как обработка поверхности влияет на работу резьбы

Одна из распространенных ошибок, которую упускают из виду покупатели:

Толщина покрытия изменяет размеры резьбы.

Например:

• Цинкование добавляет толщину

• Горячее цинкование меняет посадку резьбы

• Толстые покрытия могут влиять на момент затяжки

Производители часто компенсируют это, корректируя допуски резьбы во время производства.

Это становится особенно важным для нестандартного крепежа с прецизионными требованиями к резьбе.

Компромиссы при проектировании крепежа, которые следует учитывать покупателям

Многие покупатели оптимизируют только по одному фактору — обычно по стоимости.

Однако хорошее проектирование крепежа балансирует:

Прочность и коррозионную стойкость

Высокопрочная легированная сталь может ржаветь без покрытия.

Нержавеющая сталь устойчива к коррозии, но может иметь меньшую прочность.

Точность и стоимость изготовления

Более жесткие допуски улучшают посадку, но увеличивают стоимость.

Защита поверхности и посадка при сборке

Более толстые покрытия повышают долговечность, но могут повлиять на установку.

Индивидуальное изготовление и сроки поставки

Сложные конструкции увеличивают время на оснастку и производство.

Вопросы, которые следует задать перед заказом нестандартного крепежа

Перед окончательным запуском производства покупателям следует уточнить:

В какой среде будет работать крепеж?

Наружная, морская, химическая или высокотемпературная среда требует разных покрытий и материалов.

Какова требуемая несущая способность?

Механические характеристики влияют на выбор резьбы и материала.

Насколько точной должна быть посадка?

Излишне жесткие допуски часто необоснованно увеличивают стоимость.

Повлияет ли обработка поверхности на сборку?

Посадка резьбы должна учитывать толщину покрытия.

Каков ожидаемый срок службы?

Более высокие первоначальные инвестиции могут снизить затраты на обслуживание в будущем.

Работа с опытным производителем крепежа

Опытные производители нестандартного крепежа обычно помогают оптимизировать:

• Спецификации резьбы

• Совместимость материалов

• Стратегию допусков

• Выбор обработки поверхности

• Технологичность производства

• Экономическую эффективность

Вместо того чтобы изготавливать точно по чертежу без обратной связи, надежные поставщики часто выявляют скрытые риски до начала производства.

Это особенно ценно для нестандартного крепежа, где небольшие ошибки проектирования могут вызвать серьезные проблемы при сборке или в надежности.

Заключение

Успешное проектирование крепежа зависит не только от формы и размера. Спецификации резьбы, контроль допусков и обработка поверхности в совокупности определяют, будет ли крепеж надежно работать в реальных условиях эксплуатации.

Выбор правильного профиля резьбы повышает совместимость и усилие зажима. Правильные допуски обеспечивают баланс между точностью и эффективностью производства. Подходящая обработка поверхности защищает от коррозии, износа и воздействия окружающей среды.

Для покупателей, закупающих нестандартный крепеж, понимание этих технических деталей на раннем этапе сокращает дорогостоящие изменения конструкции, повышает надежность сборки и обеспечивает большую долгосрочную ценность. Лучшие нестандартные крепежные изделия не просто изготавливаются на заказ — они изначально проектируются с учетом эксплуатационных качеств, технологичности и долговечности.

FAQs

Какой тип резьбы лучше для устойчивости к вибрации?

Мелкая резьба обычно обеспечивает лучшую устойчивость к вибрации благодаря более плотному зацеплению и более высокой точности зажима.

Как покрытия влияют на резьбу крепежа?

Покрытия увеличивают толщину резьбы, что может изменить посадку и момент затяжки, если это не учтено при проектировании.

Всегда ли более жесткие допуски лучше?

Не обязательно. Чрезмерно жесткие допуски увеличивают стоимость и сложность производства, не всегда улучшая реальные эксплуатационные характеристики.

Какова лучшая обработка поверхности для наружного крепежа?

Горячее цинкование и некоторые высококачественные покрытия обычно обеспечивают лучшую коррозионную стойкость для наружной среды.

Почему спецификации резьбы важны для нестандартного крепежа?

Спецификации резьбы определяют совместимость, надежность сборки, усилие зажима и долгосрочные эксплуатационные характеристики крепежа.
