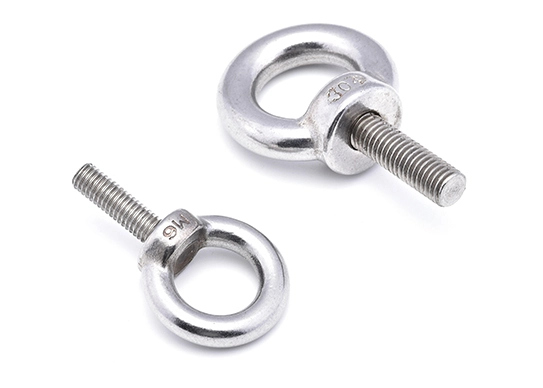

Рым-болт 304

Name: Рым-болт 304
Brand: Shenzhen Xintegu Hardware Co.,Ltd.

Болт-кольцо из нержавеющей стали марки 304 — это незаменимый элемент крепежа, изготовленный из высококачественной нержавеющей стали 304, отличающейся превосходной коррозионной стойкостью и долговечностью. Данный болт оснащен круглой петлей или «ушком» на одном конце, что идеально подходит для крепления веревок, цепей или тросов, обеспечивая надежную точку для подъема, такелажных работ или анкеровки в различных областях применения. Состав из нержавеющей стали гарантирует устойчивость к агрессивным средам, что делает его идеальным для использования на открытом воздухе, в морских и промышленных условиях, где часто встречается воздействие влаги и химических веществ.

Получить предложение 

Распространенные области применения рым-болтов

Подъем и такелаж: Рым-болты часто используются в подъемных и такелажных операциях для фиксации грузов. Петля позволяет легко подключать крюки, цепи или канаты, что делает их идеальными для подъема и перемещения тяжелых объектов.

Анкеровка и крепление: Их применяют для анкеровки и фиксации оборудования, например, в строительстве или морских условиях. Рым-болты могут закреплять канаты, тросы или стропы в фиксированной точке, обеспечивая устойчивость и безопасность.

Подвесные системы: В подвесных системах рым-болты поддерживают подвесные объекты, такие как светильники, вывески или декоративные элементы. Их конструкция позволяет регулировать и надежно крепить.

Применение на транспортных средствах и прицепах: Рым-болты используются для крепления грузов на транспортных средствах или прицепах. Они обеспечивают надежную точку крепления для строп или ремней, предотвращая смещение во время транспортировки.

Промышленное оборудование: Они также применяются в различных промышленных целях для фиксации деталей и узлов или в качестве точек крепления машин и инструментов.

Технические характеристики рым-болта 304

Размер резьбы d
P	Шаг
d₁	Максимум
	Минимум
D₁	Номинальный
	Минимум
	Максимум
d₂	Максимум
	Минимум
h₁	Максимум
	Минимум
L	Номинальный
	Минимум
	Максимум
d₄	ссылка
h
r1
r	Минимум
a₁	Максимум
d₃	Максимальное значение = номинальное
	Минимум
a	Максимум
b
Погрешность (максимум)
Остаточный облой - наружная кромка (максимальное значение)
Остаточный облой - внутреннее отверстие (максимальное значение)
Гарантированная осевая нагрузка (кН)
Минимальная осевая разрушающая нагрузка (кН)
Вес тысячи штук (сталь) ≈ кг

M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64	M72	M80	M100
1.25	1.5	1.75	2	2.5	3	3.5	4	4.5	5	5.5	6	6	6	6
9.1	11.1	13.1	15.2	17.4	21.4	25.7	30	34.4	40.7	44.7	51.4	63.8	71.8	79.2
7.6	9.6	11.6	13.6	15.6	19.6	23.5	27.5	31.2	37.1	41.1	46.9	58.8	66.8	73.6
20	24	28	34	40	48	56	67	80	95	112	125	140	160	200
19	23	27	32.9	38.8	46.8	54.6	65.5	78.1	92.9	109.9	122.3	137	157	196.7
20.4	24.4	28.4	34.5	40.6	48.6	56.6	67.7	80.9	96.1	113.1	126.3	141.5	161.5	201.7
21.1	25.1	29.1	35.2	41.4	49.4	57.7	69	82.4	97.7	114.7	128.4	143.8	163.8	204.2
19.6	23.6	27.6	33.6	39.6	47.6	55.5	66.5	79.2	94.1	111.1	123.9	138.8	158.8	198.6
7	9	11	13	15.1	19.1	23.2	27.4	31.7	36.9	39.9	44.1	52.4	57.4	62.4
5.6	7.6	9.6	11.6	13.5	17.5	21.4	25.4	29.2	34.1	37.1	40.9	48.8	53.8	58.8
16	20	22	28	35	40	45	55	65	70	80	90	100	115	140
15.1	18.95	20.95	26.95	33.75	38.75	43.75	53.5	63.5	68.5	78.5	88.25	98.25	113.25	138
16.9	21.05	23.05	29.05	36.25	41.25	46.25	56.5	66.5	71.5	81.5	91.75	101.75	116.75	142
36	44	52	62	72	88	104	123	144	171	196	221	260	296	350
18	22	26	31	36	44	53	63	74	87	100	115	130	150	175
4	4	6	6	8	12	15	18	20	22	25	25	35	35	40
1	1	1	1	1	2	2	3	3	3	4	4	4	4	5
3.75	4.5	5.25	6	7.5	9	10.5	12	13.5	15	16.5	18	18	18	18
6	7.7	9.4	13	16.4	19.6	25	30.8	35.6	41	48.3	55.7	63.7	71.7	91.7
5.82	7.48	9.18	12.73	16.13	19.27	24.67	29.91	35.21	40.61	47.91	55.24	63.24	71.24	91.16
2.5	3	3.5	4	5	6	7	8	9	10	11	12	12	12	12
10	12	14	16	19	24	28	32	38	46	50	58	72	80	88
0.4	0.4	0.4	0.4	0.5	0.5	0.6	0.8	1	1.2	1.2	1.4	1.6	1.6	1.6
0.5	0.5	0.5	0.5	0.6	0.6	0.7	0.8	1	1.2	1.2	1.4	1.7	1.7	1.7
0	0	0	0	0	0	0	0	0	0	0	0	0	0	0
3.2	5	8	12.5	20	32	50	80	125	160	200	320	400	500	800
6.3	10	16	25	40	63	100	160	250	320	400	630	800	1000	1600
40.51	77.91	131.7	233.7	385.2	705.3	1205	1998	3070	4947	7155	10382	17758	25892	40273
①, Тип A: Диаметр ненарезанной части стержня приблизительно равен резьбовому среднему диаметру или наружному диаметру резьбы
